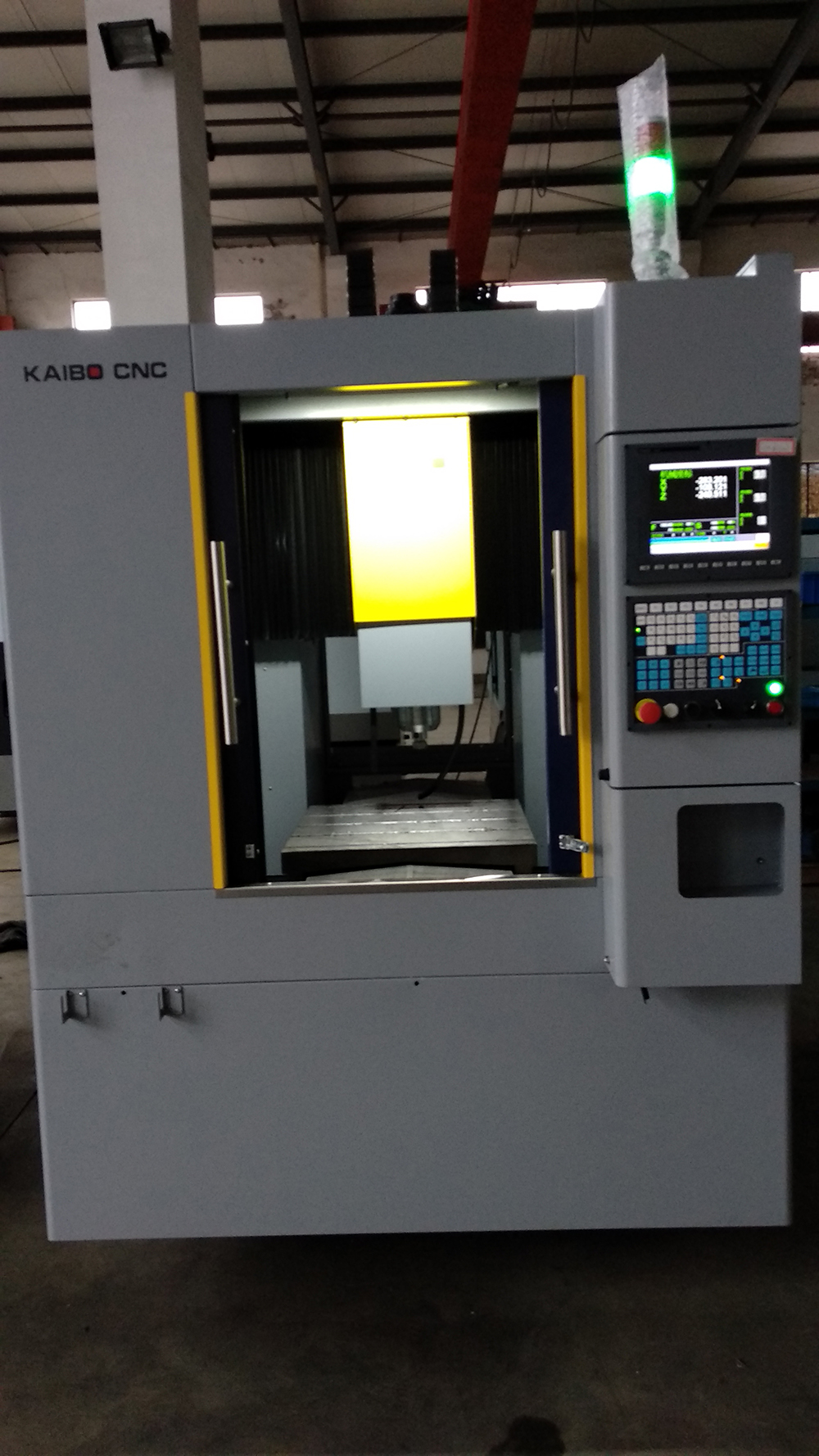

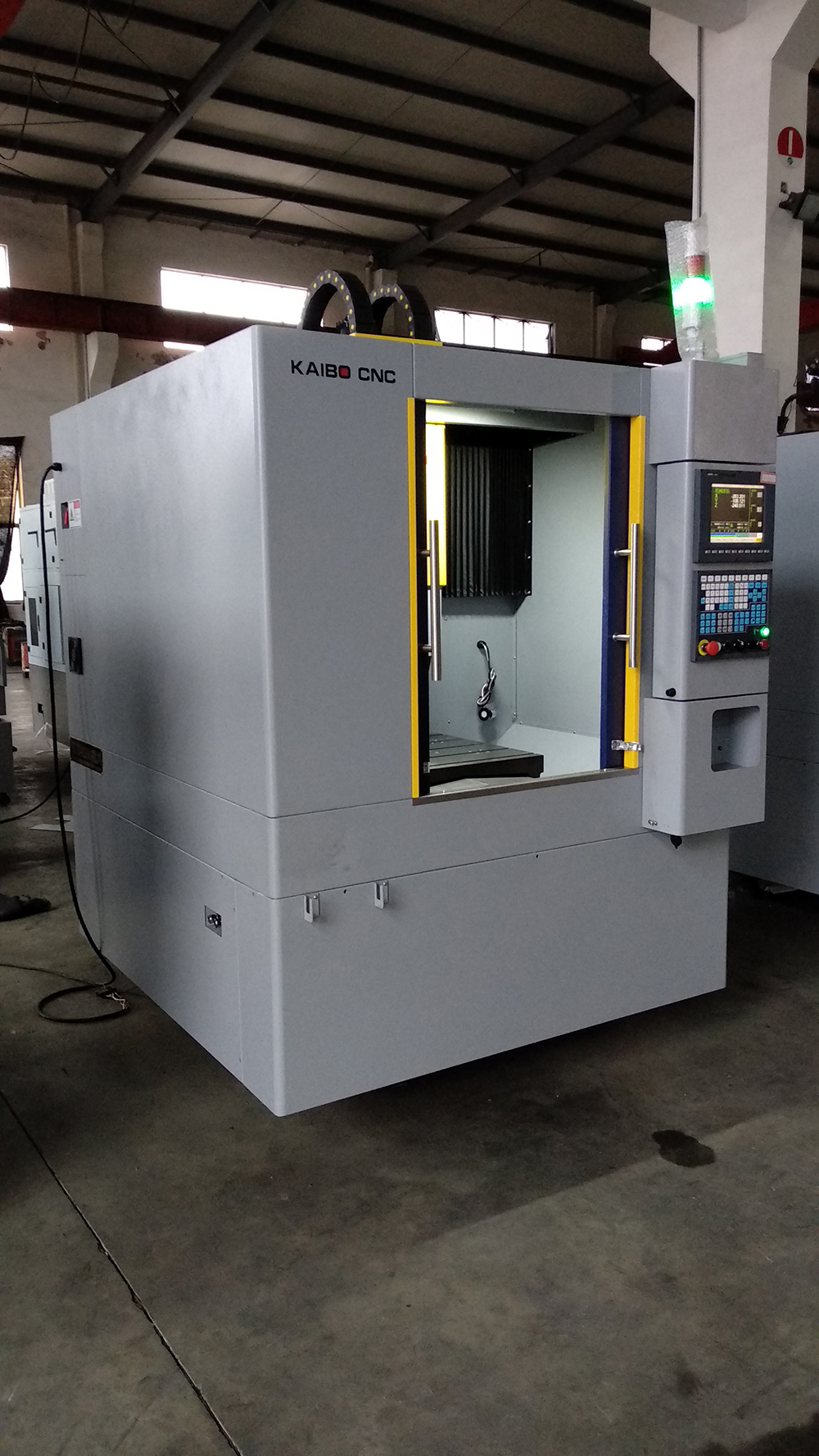

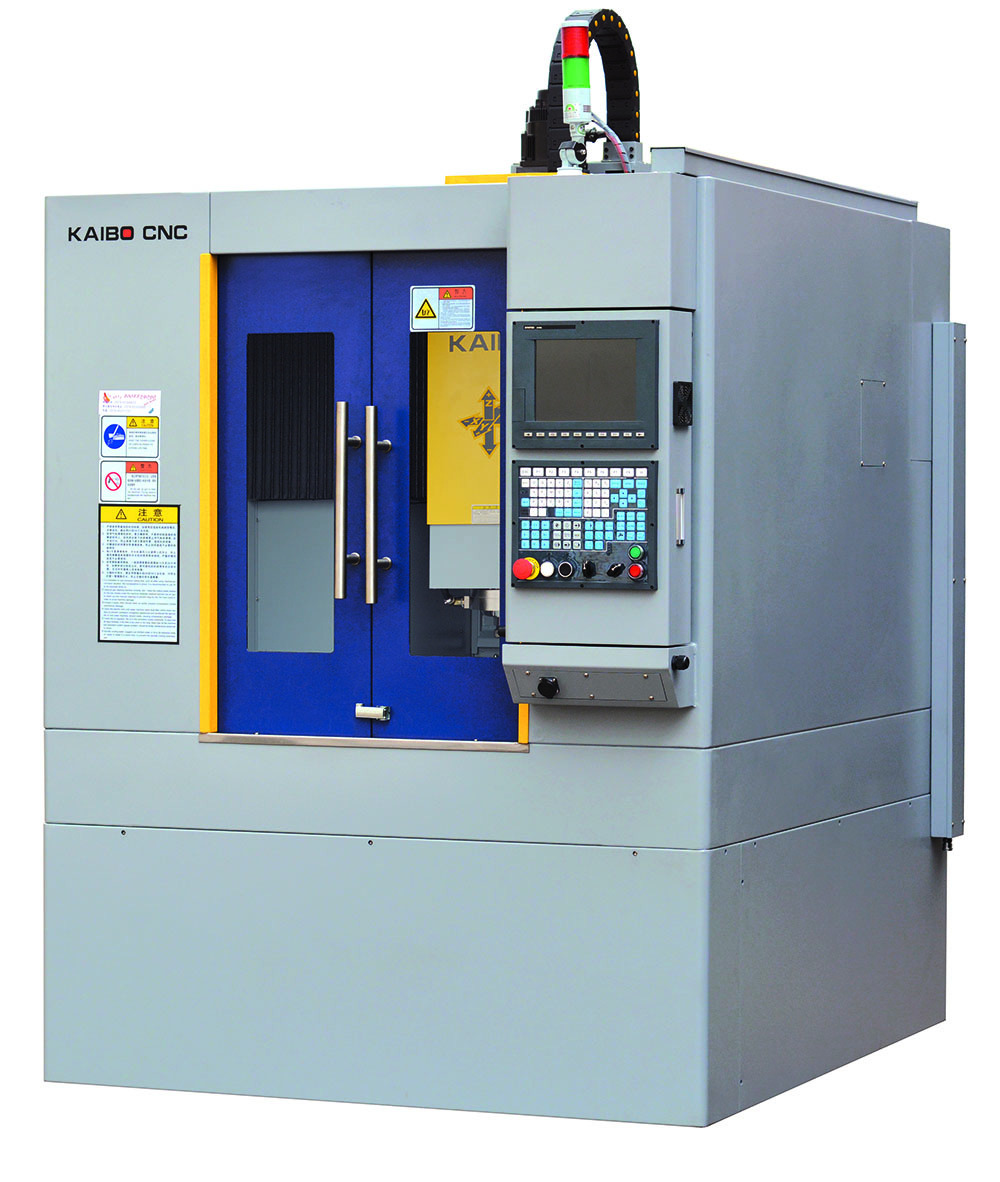

| 規格/機型 Parameter/Model | DC-6060石墨機 |
精度
Accuracy | 定位精度
Positioning accuracy | 0.01mm |
重復定位精度
Repeat positioning accuracy | 0.01mm |

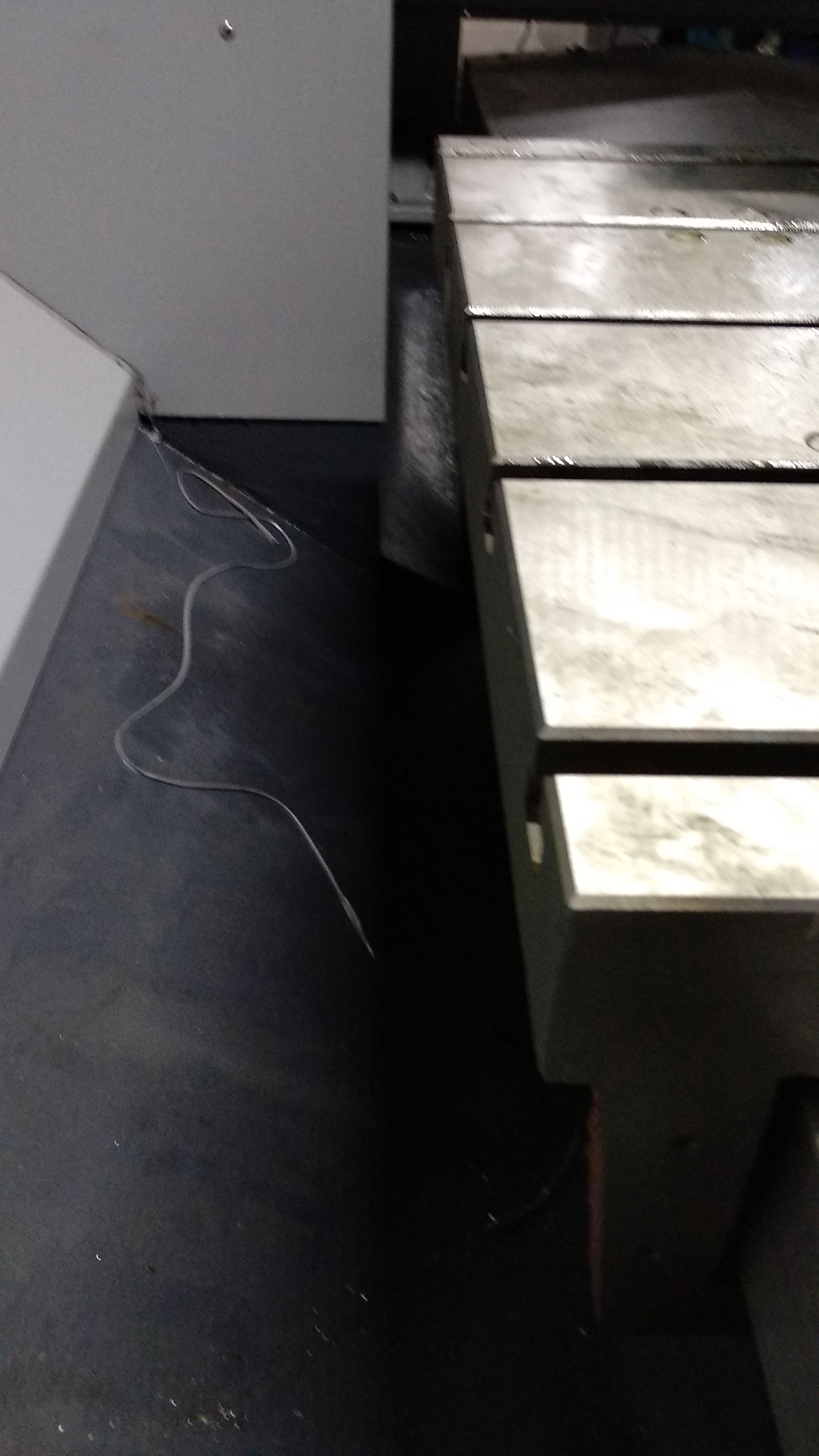

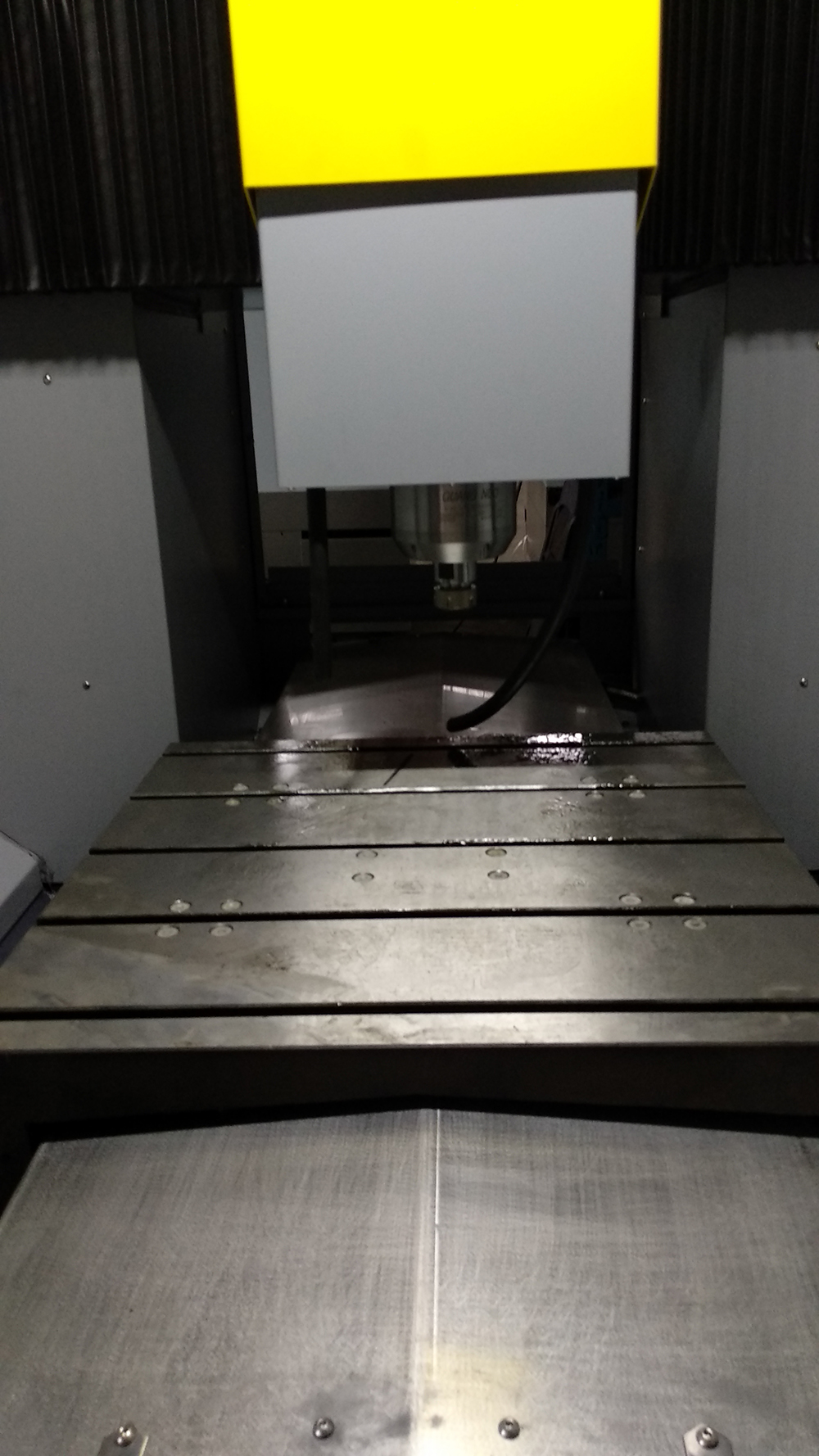

工作臺
Worktable | 工作臺尺寸
Worktable size | 605*605mm |
T型槽
T-slot size | 5T-12-130mm |
最大工作負重
Max. load | 300Kg |
加工范圍
Travel | X/Y/Z軸行程
X/Y/Z axis travel | 600/600/360mm |
龍門寬度
Gantry width | 660mm |
橫梁至工作臺面距離
Beam to worktable | 420mm |
主軸鼻端至工作臺面距離
Spindle nose to worktable | 70-430mm |
進給
Feed | 快速進給 G00
Max. feeding speed G00 | 15m/min |
切削進給 G01
Max. working speed G01 | 10m/min |
X/Y/Z軸電機功率
X/Y/Z axis motor power | 850w/850w/850w（絕對值） |
主軸

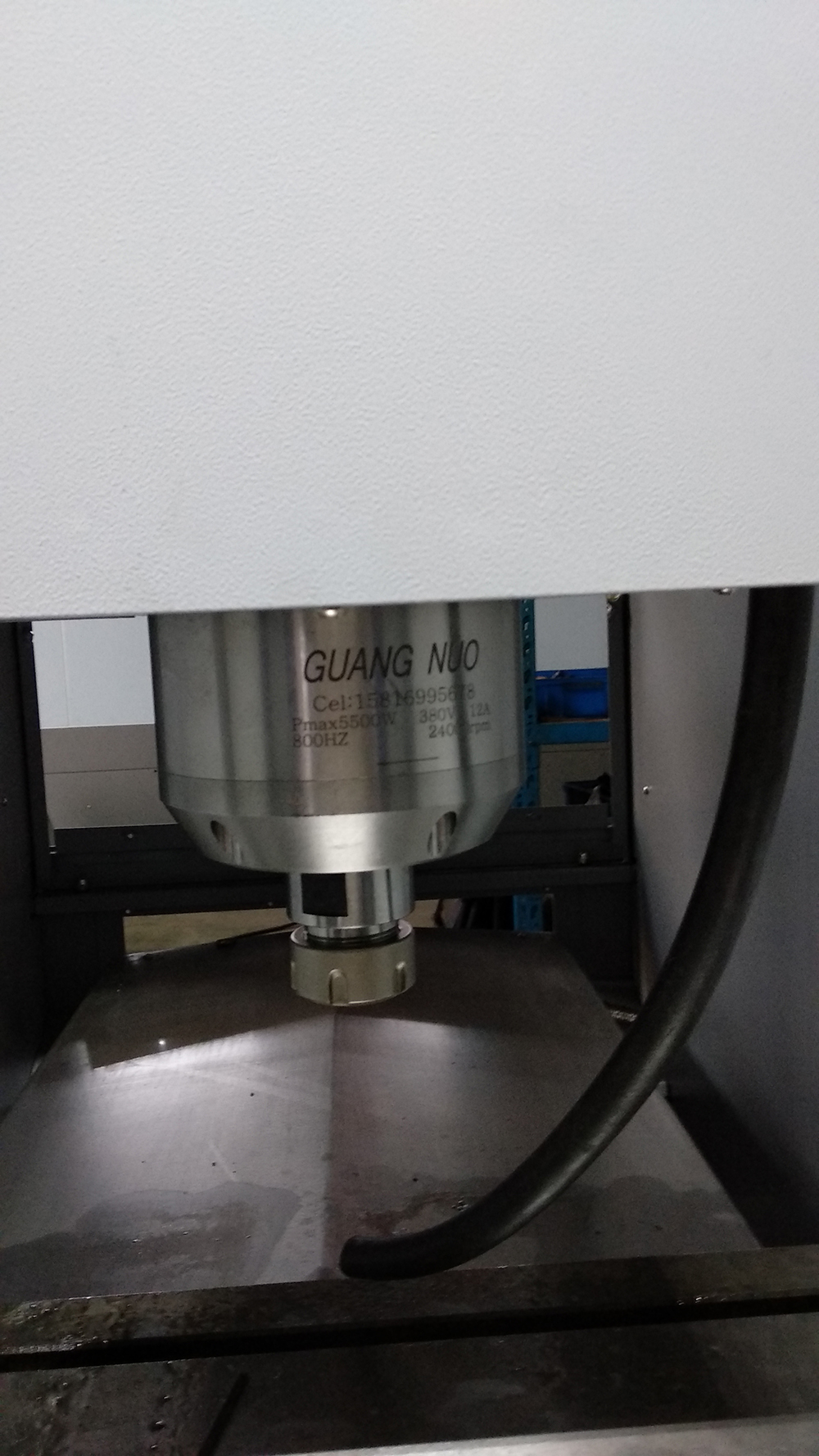

Spindle | 主軸功率
Spindle motor power | 5.5KW |
主軸最高轉速
Spindle Max. speed | 24000rpm |
刀具規格
Tool holder | ER20(Φ3.17-Φ12) |
刀庫（選配）
Tool Magazine（Opt.) | 刀庫類型
ATC type | 圓盤刀庫
Disc. Type |
刀庫容量
ATC capacity | 10pcs |
通用參數
Common | 工作電壓及總?cè)萘?br/> Power supply and total capacity | 3P/380V/50Hz/15KVA |
機床重量
Machine weight | 4200Kg |
外形尺寸
Dimension | 2030*1830*2430mm |
主要部件

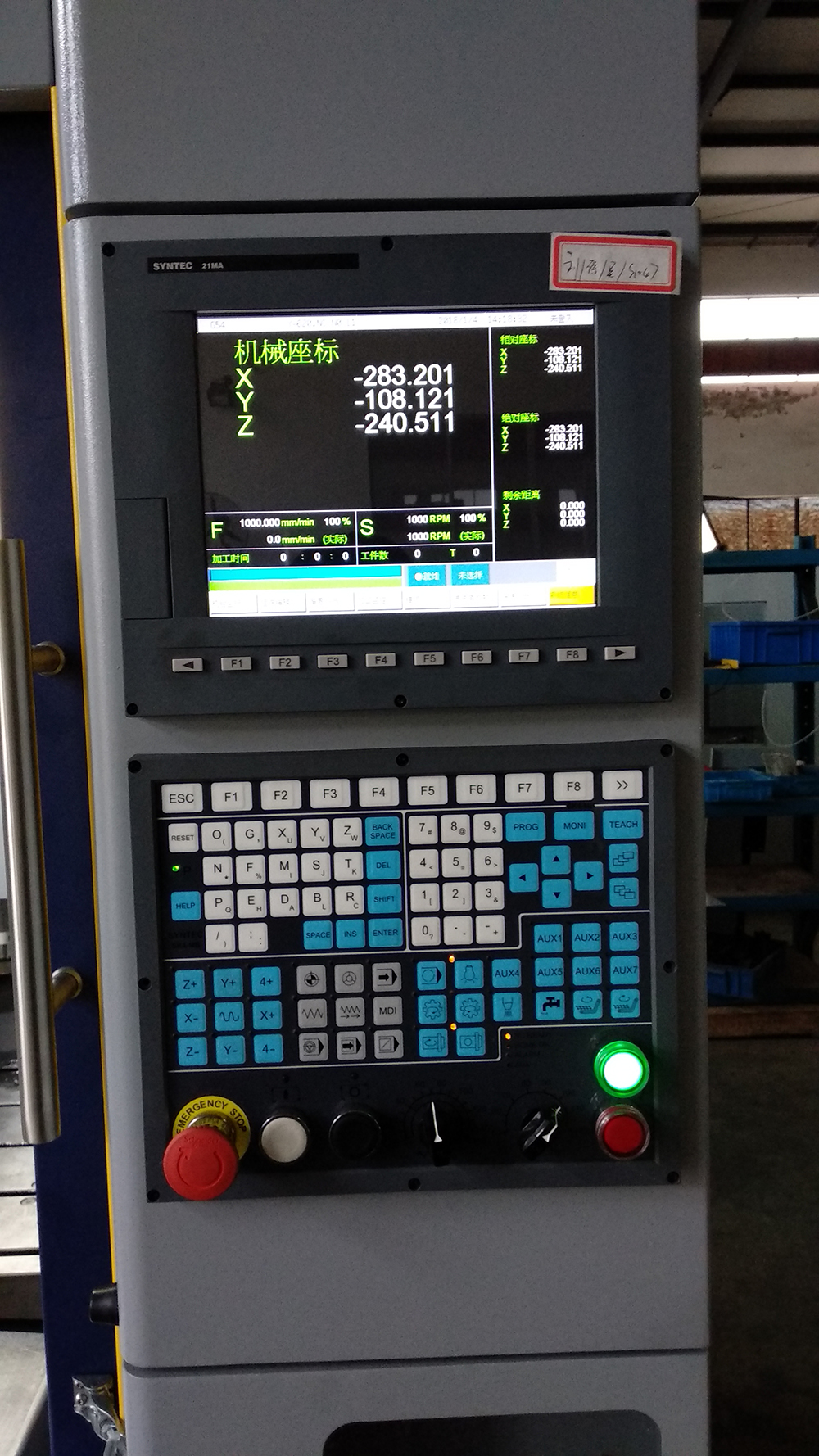

Main parts | 系統
Controller | 新代 21MA/臺灣
Syntec 21MA/Taiwan |
交流伺服電機（驅動）
AC servo motor(Driver) | 安川/日本
Yaskawa/Japan |
主軸變頻器
Spindle inverter | 匯川/中國
Inovance/China |
線軌
Linear guide way | 30 上銀，銀泰/臺灣，施耐博格/瑞士
30 Hiwin,PMI/Taiwan,Schneeberger/Switzerland |
絲杠
Ball screw | 2810/2810/2810(3210刀庫）上銀，銀泰/臺灣，THK/日本
2810/2810/2810(3210ATC）Hiwin,PMI/Taiwan，THK/Japan |
電子手輪
Electronic hand-wheel | EHDW-BA5S-1 遠瞻/臺灣
EHDW-BA5S-1 Future/Taiwan |

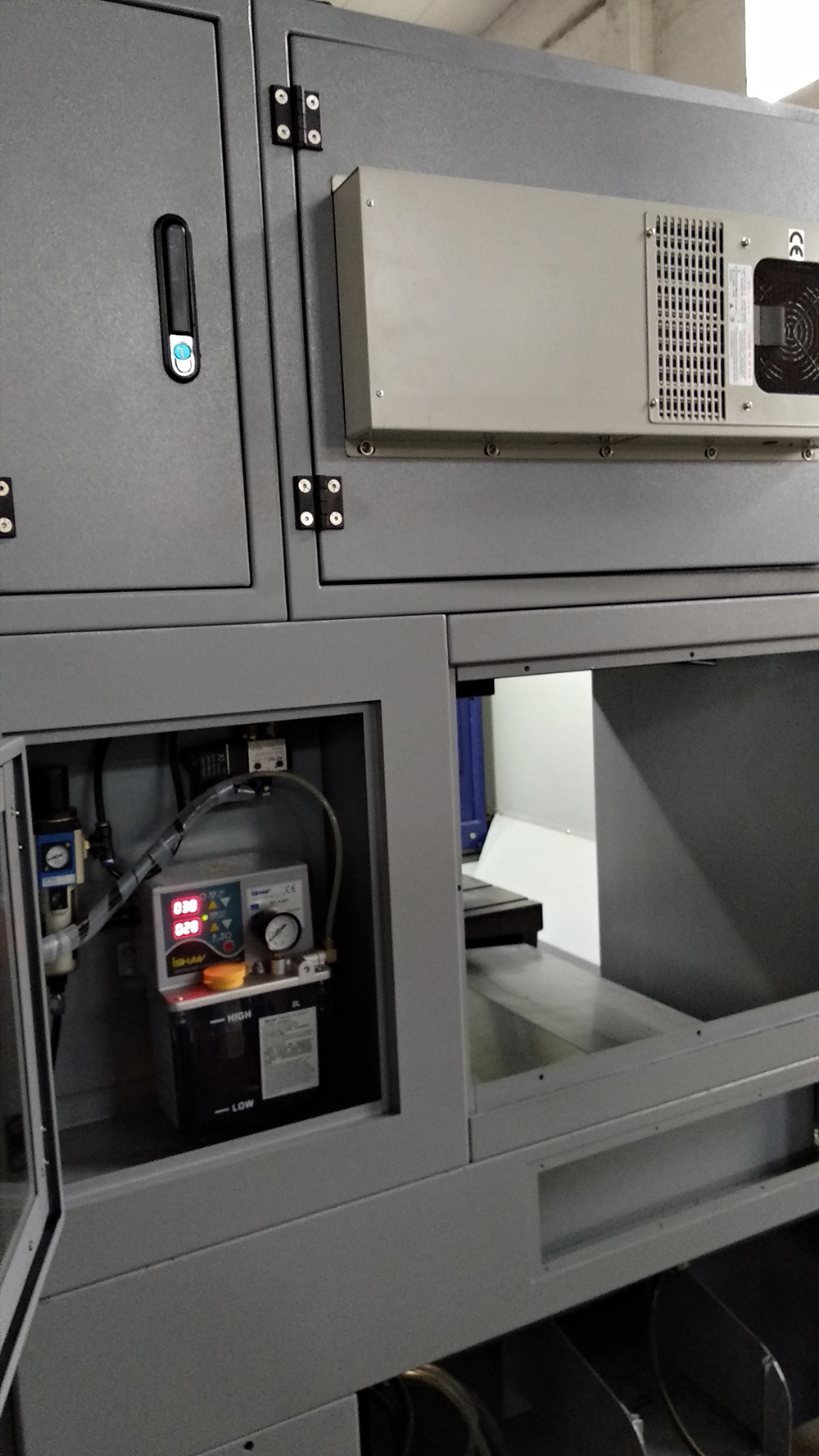

潤滑系統
Lubrication system | YET-A2P2 裕祥精機/臺灣
YET-A2P2 ISHAN/Taiwan |
油冷機
Oil Coolant Chiller | 帕森托爾/中國
Parsonthor/China |
空調
Air conditioner | 帕森托爾/中國
Parsonthor/China |
